Toilet Seat Extrusion Tester with AC220V±10% Power Supply 0.5MPa Driving Air Pressure and IEC 60335-2-84 Compliance

1.Обзор:

(1)Это оборудование используется для станции А (испытание на ударе) и станции В (испытание на колебании) умных туалетов.

(2)Это оборудование состоит из сформированной алюминиевой скобки, пневматического механизма, пластинки давления и т. д. Электрическая часть управления состоит из ПЛК, интерфейса человека-машины, датчика давления и т. д.и данные испытания точны..

(3)Это оборудование имеет две рабочие станции, каждая из которых может испытываться независимо.

Рисунок 1 Общий вид оборудования

2.Производственные стандарты

Данное испытательное оборудование спроектировано и изготовлено в соответствии со следующими стандартами:

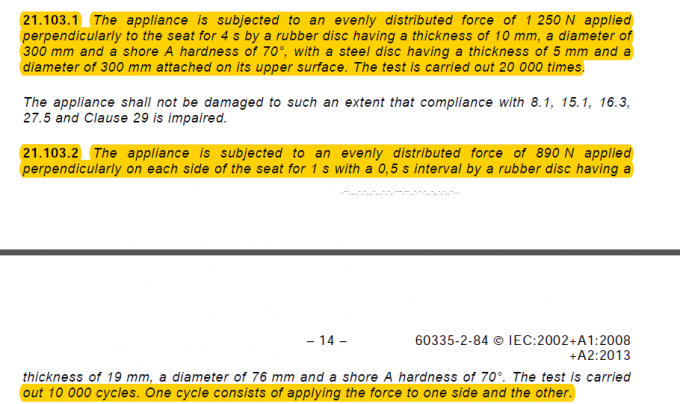

Проектировано и изготовлено в соответствии с 21.103.1 и 21.103.2 IEC 60335-2-84;

6.7 Испытание под колебанием, 6.10 Испытание открытия и закрытия, 6.11 Испытание долговечности функции медленного падения и 6.12 Испытание высокого давления JC/764-2008;

3.Технические параметры:

Станция испытаний статического давления и удара:

Испытательная станция для качения:

4.Окружающая среда

(1)Машина и оборудование должны быть помещены в защищенную от дождя, солнца и коррозии среду.

(2)Температура окружающей среды 10~40°C, относительная влажность < 80%.

(3)Машину следует разместить на ровной земле, свободной от вибраций, и держать стабильной, не дрожащей.

5.Инструкции по эксплуатации интерфейса взаимодействия человека и компьютера

(1)Установка устройства и включение питания;

(2)Интерфейс входа пользователя, изменение пароля пользователя (оригинальный пароль для всех пользователей: 1111):

Фигура2: Приветственный экран загрузки

Фигура3: Всплывающее окно логина и пароля

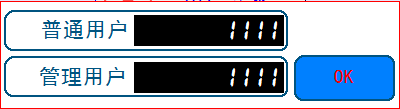

Фигура4: Изменить пароль всплывающее окно

(3)Интерфейс операции:

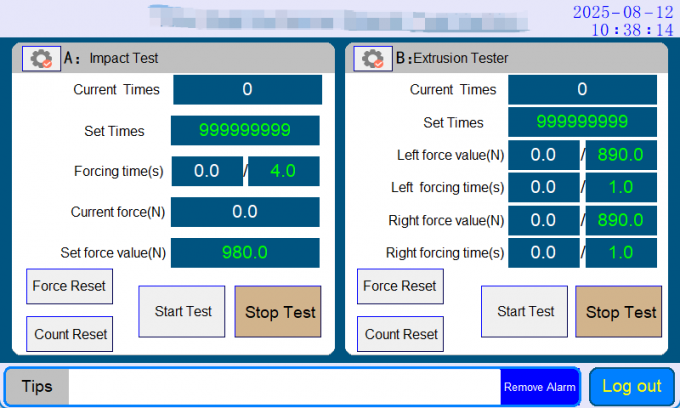

Фигура 5: Рабочая страница для испытания открытия и закрытия на станции A1, испытания статического давления на станции B1 и испытания вращения на станции C

[Выход]:Выйти из сети текущего пользователя и вернуться к интерфейсу входа;

[Прозрачная сигнализация]Пожалуйста, сначала отключите сигнализацию, а затем нажмите эту кнопку.для очистки сигнализации;

Станция испытаний ударов

[Перезагрузить счетчик]:Пожалуйста, сбросьте значение подсчета до нуля;

[Ценность силы 0]:Установите отклонение значения текущей силы на нуль;

[Начать тестирование]:Кнопка начала испытания;

[Остановить тест]:Кнопка испытания "Остановите";

[Текущее число]:Показать текущий номер;

[Установка времени]:Установите количество раз, и машина остановится, когда текущее число будет достигнуто;

[Время применения силы]:отображение и настройка времени наложения силы;

[Значение текущей силы]:Показать значение текущей силы;

[Установите значение силы]:устанавливать значение силы;

B Испытательная станция подвижного движения

[Перезагрузить счетчик]:Пожалуйста, сбросьте значение подсчета до нуля;

[Ценность силы 0]:Установите отклонение значения текущей силы на нуль;

[Начать тестирование]:Кнопка начала испытания;

[Остановить тест]:Кнопка испытания "Остановите";

[Текущее число]:Показать текущий номер;

[Установка времени]:Установите количество раз, и машина остановится, когда текущее число будет достигнуто;

[значение силы левого цилиндра]:Установите значение силы левого цилиндра и отобразите его;

[Время применения левой силы]:Установка времени наложения силы на левый цилиндр и отображение;

[значение силы правого цилиндра]:Установка и отображение правильного значения силы цилиндра;

[Время применения правой силы]:Установите время наложения силы на цилиндр и отображение;

(4)Параметр и отладки всплывающее окно (нажмите кнопку в левом верхнем углу каждой станциичтобы открыть окно параметров и отладки ):

Фигура6:Параметры станции B и всплывающее окно отладки

[Подъем цилиндров]:ручная кнопка подъема цилиндра;

[Вниз цилиндр]:ручная кнопка нажатия цилиндра;

[Прекратите!]:Ручная кнопка остановки;

[Время компенсации шока]:Время компенсации, когда каждый цикл не достигается в процессе испытания на удар;

[Цикл испытаний на удар]:Показывает время испытательного цикла удара;

[Высокое отклонение силы] и [Нижнее отклонение силы]устанавливать значение силы тревоги при верхнем отклонении силы и рабочие параметры нижнего отклонения;

[Значение текущей силы]:Показать значение текущей силы;

Фигура7: Параметры станции С и всплывающее окно отладки

[Подъем цилиндров]:ручная кнопка подъема цилиндра;

[Вниз цилиндр]:ручная кнопка нажатия цилиндра;

[Прекратите!]:Ручная кнопка остановки;

[Сила верхнего отклонения] и [Сила нижнего отклонения]устанавливать значение силы тревоги при верхнем отклонении силы и рабочие параметры нижнего отклонения;

[Время компенсации за промежуток времени]:Стандартным требованием является время нажатия цилиндрового интервала около 0,5 секунды. Если оно не достигнуто, устанавливается компенсация этого времени;

[Значение текущей силы]:Показать значение текущей силы;

(5)Интерфейс истории (долго нажмите на окно отображения информации в нижней части интерфейса операции, чтобы войти в этот интерфейс, где вы можете установить время системы):

Фигура8:Страница истории рабочей станции

[Возвращение]:Возвращение на главную страницу операции;

[Настройки отображения времени интерфейса]:Время системы может быть установлено в правом верхнем углу этой страницы;

6.Процесс работы

(1)регулировать уровень установки оборудования и расположение ног машины;

(2)Установка образца на каждой станции, закрепление образца с помощью поставленных буксирных винтов и регулирование уровня образца;

(3)Подключите питание и включите питание.должны быть должным образом заземлены для предотвращения аварий на электрическом током;

(4)Испытание удара:

1)Установка силовой круговой стальной пластины на датчике силы; для статическогоИспытание давления, используйте ø160mmкруговойстальная плита; для испытаний на столкновенияø300 ммКруговая стальная плита;

2)Настройка положения образца и применяющей силу стальной пластинынажатие ручной кнопки в параметре и отладка всплывающего окнаи регулирование давления воздуха в соответствии с выходной силой.После завершения регулировки цилиндр возвращается в первоначальное положение.

3)Введите интерфейс операции и нажмите[значение силы 0] для сброса текущего значения силы;

4)Установите функцию станции B на функцию, подлежащую испытанию, очистите последний подсчет,и установить значение силы, количество раз и время применения силы;

5)Нажмите кнопку [Пуск испытания] в основном интерфейсе работы, и устройство автоматически будет выполнять испытания открытия и закрытия и автоматически считатьвремя;

6)Тест будет автоматически остановлен после завершения и будет отображаться в поле запроса; если вам нужно остановиться во время теста, нажмите кнопку [Остановить тест]; если вам нужно остановиться срочно,Нажмите на кнопку экстренной остановки;

7)Вынимают завершенные образцы и осматривают образцы.

(5)Испытание колебания:

1)Настройка положения образца и применяющей силу стальной пластинынажатие ручной кнопки в параметре и отладка всплывающего окнаи регулирование давления воздуха в соответствии с выходной силой.После завершения регулировки цилиндр возвращается в первоначальное положение.

2)Введите интерфейс операции и нажмите[значение силы 0] для сброса текущего значения силы;

3)Очистить последний подсчет на основном рабочем интерфейсе и установить значение силы, количество раз или время применения;

4)Нажмите кнопку [Пуск испытания] в основном интерфейсе работы, и устройство автоматически будет выполнять испытания открытия и закрытия и автоматически считатьвремя;

5)Тест будет автоматически остановлен после завершения и сообщение будетЕсли вам нужно остановиться во время теста, нажмитеЕсли вам нужно немедленно остановиться, нажмите на кнопку экстренной остановки.

6)Вынимают завершенные образцы и осматривают образцы.

7.Предупреждения и техническое обслуживание

(1)Убедитесь, что машина хорошо заземлена, чтобы избежать аварий безопасности.

(2)Не превышать допустимую нагрузку во время испытаний, чтобы избежать повреждения датчика давления.

(3)Часть машины следует часто стирать, чтобы она оставалась чистой.
