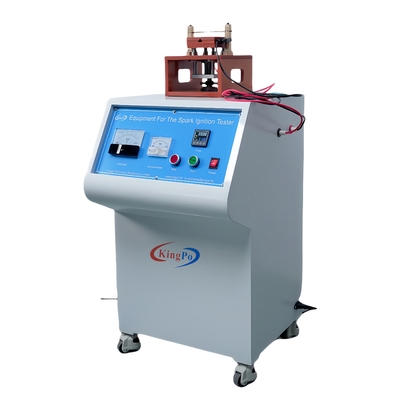

IEC 60335-2-17 Устройство для испытаний на зажигание искрами для профессиональных испытаний

Аппарат для испытаний на воспламенение от искры IEC 60335-2-17 | Соответствует стандарту сертификации

Обзор продукта: Профессиональное тестирование огнестойкости для электрических одеял
Этот аппарат для испытаний на воспламенение от искры строго соответствует требованиям IEC 60335-2-17, пункт 30.101 (рисунки 113 и 113a), служа основным оборудованием для обнаружения воспламеняемости гибких нагревательных приборов (например, электрических одеял, грелок). Он конкретно проверяет, представляют ли токоведущие части опасность возгорания из-за дугового разряда или перегрева.

Надежный принцип тестирования:
Образцы помещаются в постоянную 65°C ±2°C нагревательную камеру. Применяется выходное напряжение 10 кВ (синусоида), при этом расстояние между образцами и двумя медными электродами Φ3 мм точно контролируется на 6 мм ±0,1 мм. Прибор автоматически записывает время, за которое пламя достигает внутренней кромки шаблона:

• Если воспламенение происходит ≤3 секунды, результат недействителен.
• Если воспламенение не происходит, записанное время составляет 120 секунд.
  Этот метод точно оценивает безопасность продукта с точки зрения огнестойкости.

Основные технические параметры

1. Компоненты системы:
   • Блок управления: Интегрирует высоковольтный источник питания 10 кВ, таймер испытаний и запись данных.
   • Испытательный кронштейн: Изготовлен строго в соответствии с IEC 60335-2-17, рис. 113 и 113a.
   • Нагревательная камера (опционально): Обеспечивает постоянную температуру окружающей среды.
2. Детали испытательного кронштейна (в соответствии с рис. 113 и 113a):
   • Материалы: Нержавеющая сталь + изоляционный материал + латунь.
   • Регулируемая платформа: 100×100 мм, ход 0–100 мм (изоляционный материал).
   • Нижний шаблон: Твердая древесина стандартного размера.
   • Фиксированный электрод: φ3 мм, конический наконечник 45° (латунь).
   • Верхний шаблон: Твердая древесина стандартного размера или алюминиевый сплав.
   • Клеммы: Медь.
   • Подвижный электрод: φ3 мм цилиндр, плоский наконечник (латунь).
   • Контроль расстояния между электродами: 6 мм ±0,1 мм (основной параметр).
   • Основание: Изоляционный материал.
3. Функции блока управления:
   • Высоковольтный выход: 0–15 кВ (напряжение), 0–2 мА (ток); падение напряжения <100 В при токе короткого замыкания 1 мА.
   • Продолжительность испытания: 0–9999 секунд предустановлено (точный контроль).
   • Запись времени воспламенения: 0–9999 секунд высокоточный таймер (фиксирует критические результаты).
4. Дополнительная нагревательная камера с естественной вентиляцией:
   • Диапазон температур: 0–200°C предустановлено, колебания ±1°C (стабильно).
   • Продолжительность нагрева: 0–99 часов 59 минут 59 секунд предустановлено.
   • Внутренние размеры: 450 мм (Д) × 450 мм (Ш) × 500 мм (В) (совместимо с большинством образцов).

Часто задаваемые вопросы (FAQ)

1. В: Для чего используется это устройство?
   О: Оно проверяет, воспламеняются ли гибкие нагревательные приборы (например, электрические одеяла, грелки) под воздействием электрических искр при высоких температурах, оценивая безопасность огнестойкости в соответствии с IEC 60335-2-17.

2. В: Каковы этапы и критерии испытаний?
   О: Образцы подвергаются воздействию 65°C ±2°C в то время как применяется напряжение синусоидальной волны 10 кВ . Расстояние между электродом и образцом должно составлять 6 мм ±0,1 мм. Запишите время, за которое пламя достигает внутренней кромки шаблона:

   • ≤3 секунды: Недействительный результат (быстрое воспламенение).
   • Нет воспламенения: Записать как 120 секунд.
   • >3 секунды и ≤120 секунд: Действительное записанное время.

3. В: Каковы основные технические параметры?
   О: Критические характеристики включают:

   • Напряжение: 0–15 кВ, ток: 0–2 мА (<100 В падение при 1 мА).
   • Расстояние между электродами: 6 мм ±0,1 мм.
   • Диапазон времени: 0–9999 секунд.
   • Температура (с камерой): 65°C ±2°C (или 0–200°C ±1°C).
   • Размер камеры: 450×450×500 мм.

4. В: Обязательна ли нагревательная камера?
   О: Да. Пункт 30.101 IEC 60335-2-17 требует проведения испытаний при 65°C ±2°C . Камера обеспечивает это критическое условие.

5. В: Могут ли блок управления и кронштейн работать независимо?
   О: Они образуют основную систему для подачи напряжения и синхронизации. Однако, интеграция нагревательной камеры необходима для испытаний в соответствии с IEC при 65°C.

6. В: Что определяет конструкцию испытательного кронштейна?
   О: Он строго соответствует рис. 113 и 113a для геометрии электродов, механизма расстояния и изоляции . Материалы (нержавеющая сталь, латунь, изоляция) обеспечивают долговечность.

7. В: Как записываются данные?
   О: Блок управления:

   • Предустанавливает продолжительность испытания (0–9999 секунд).
   • Автоматически регистрирует время от воспламенения до края шаблона .

8. В: Кто использует это устройство?
   О: Основные пользователи включают:

   • Производители бытовой техники (электрические одеяла/грелки).
   • Сторонние лаборатории (испытания на соответствие IEC/EN 60335).
   • Отделы исследований и разработок (улучшение безопасности) .
