Медицинское испытательное оборудование для испытаний электрических характеристик электродов ЭКГ с несколькими элементами испытаний и точными результатами
Подробная информация о продукте:
| Место происхождения: | КНР |
| Фирменное наименование: | KINGPO |
| Сертификация: | ISO9001 ISO17025 |
| Номер модели: | DJY-4 |
| Документ: | ECG electrode electrical pe...er.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | 8000 |
| Упаковывая детали: | 500*500*500мм |
| Время доставки: | 15 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 100 |
|
Подробная информация |
|||
| Выделить: | Медицинское испытательное оборудование,Медицинское оборудование для испытаний электродов ЭКГ,Точные результаты Медицинское испытательное оборудование |
||
|---|---|---|---|
Характер продукции

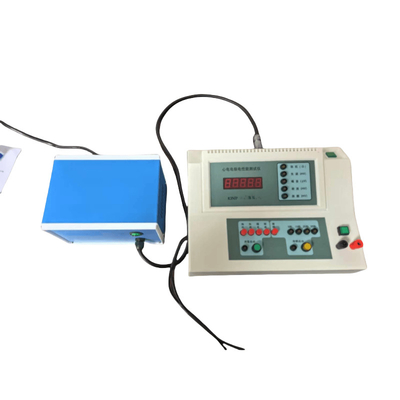

Электрический электрод ЭКГ-испытатель
Это оборудование является специализированным оборудованием для проверки эффективности электродов, разработанным в соответствии с Методом испытаний одноразовых электродов ЭКГ ANSI/AAMI EC12:2000 ((R2005) одноразовые электроды ЭКГ
| Испытательные элементы | Условия стимулирования | охват | Точность | Время испытания |
| Импеданс |
Синусоидный чередующийся каретка 100μAp_p - 5% 10 Гц±10% |
0-20KΩ | Меньше или равно 1KΩ 2%±10Ω>1KΩ 3% | > 60 лет |
| Расстройство | Импеданс ввода постоянного тока больше или равен 10μΩ | ± 1200 мВ |
менее 100 мВ или равна 100 мВ 1%±1 мВ > 100 мВ 2% |
60-90-е |
| Шум |
Пропускная полоса RC 0.15-100 Гц |
0-2000μV ((PP) |
менее или равная 150μV ±7,5μV > 150 мкВ 5% |
60-360 лет |
| Сопротивление потоку |
Прямой ток 200nA±5% |
± 1200 мВ | Мало или равно 100 мВ 1%±1 мВ>100 мВ 2% | Более 8 часов |
| Дефибрилляция |
Конденсатор 10μF±5% Мощность 200В±2% |
± 1200 мВ |
менее 100 мВ или равна 100 мВ 1%±1 мВ > 100 мВ 2% |
5, 15, 25, 35 |
Общие размеры: 27,5 см х 22 см х 10 см.
Общий вес машины: 2,5 кг.
Зажигалка: F2A 250 В.
Условия окружающей среды
a) напряжение питания: AC 220V±10%, 50Hz±1Hz, с хорошим заземлением.
b) Температура окружающей среды: 23°C±5°C.
c) Относительная влажность: 40%±10%.
d) Атмосферное давление: 70,0-106,0 Кпа.
Стандартная конфигурация: 1 основной блок, 1 внешний источник питания, 1 руководство по эксплуатации, 1 заземляющий провода, 1 пара 200nA соединений, 15 проводов серии электродных пар, 1 портативный корпус
Стандарт:
YY/T 0196-2005 Электроды ЭКГ одноразового использования
ANSI/AAMI EC12:2000 ((R2005)
Сфера применения:
Используется для проверки электрических свойств электродов ЭКГ, подходящих для одноразовых электродов ЭКГ поверхности тела, including disposable ECG electrodes with pre-installed conductive glue or self-adhesive ECG electrodes with pressure-sensitive conductive glue and disposable ECG electrodes with conductive glue placed according to the requirements before use .
ANSI/AAMI EC12:2000(R2005),YY/T O196-2005 "Единовременные электроды ЭКГ" устанавливает требования к проверке партий и периодической проверке, то естьгруппировка пар электродов и последовательность испытаний каждого элементаТребования к вышеуказанным испытательным пунктам следующие:
| Испытательные элементы | Импеданс | Расстройство | Шум | Сопротивление потоку | Дефибрилляция |
| Требования к отраслевым стандартам | < 3KΩ | < 100 мВ | < 150 мкВ | < 100 мВ | < 100 мВ |
Импеданс переменного тока ("импеданс" сокращенно)
Всеобъемлющий индикатор измерения, который представляет импеданс и емкостную реактивность пары электродов.
Во время испытания прибор применяет 10 Гц синусоидный переменный ток с пиковым значением не более 100 мкА к паре электродов через два испытательных кабеля электродов.Импеданс переменного тока пары электродов не должен превышать 3KΩ.
Дисплейное напряжение (для краткости)
Напряжение, развивающееся между двумя одноразовыми электродами ЭКГ из-за разницы в их потенциалах полуклеток.
После формирования пары электродов, после 1-минутного периода стабилизации, напряжение постоянного смещения пары электродов, измеренное через испытательный кабель электрода, не должно быть более 100 мВ.
Внутренний шум (сокращённо "Noise")
Сигнал напряжения в пределах определенного диапазона частот представлен изменением смещенного напряжения пары электродов.
После формирования электродной пары, после 1-минутного периода стабилизации, в течение следующих 5 минут,пиковое значение внутреннего шума, генерируемого парой электродов в диапазоне частот 0.15-100 Гц (отклик на частоту первого порядка), измеренный испытательным кабелем электрода, не должен превышать 150 мкВ.
Толерантность тока предвзятости (сокращенно "точная толерантность")
Способность пары электродов поддерживать стабильное DC-оффсетное напряжение при длительном действии заданного небольшого DC-тока.
Пара электродов подключается к терминалу прибора мощностью 200 нА, а затем постоянный ток 200 нА непрерывно подается на пару электродов в течение более 8 часов.Изменение напряжения через пару электродов, измеренное испытательным кабелем электродов, не должно быть больше 100mV..
Симулируемая эффективность восстановления при дефибрилляции (сокращенно "Defib")
Способность пары электродов восстанавливать обнаружение ЭКГ после стимуляции дефибрилляционным током.
Во время испытания конденсатор 10μF в приборе заряжается на DC200V, а пара электродов и 100Ω резистор в приборе разряжаются последовательно через испытательный кабель электрода.Значение напряжения на паре электродов должно быть не более 100mV в 5 секунду после того, как конденсатор начинает разряжатьВ течение следующих 30 секунд средняя скорость изменения напряжения каждые 10 секунд должна быть не более ± 1 мВ/с. Также требуется, чтобы после четырех повторений вышеуказанного экспериментаИмпеданс переменного тока 10 Гц пары электродов не должен превышать 3 КΩ.
