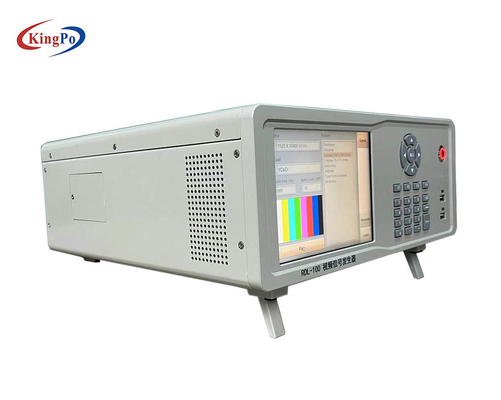

Генератор трех вертикальных строк видеосигнала IEC62368 RDL-100

МОК:	1
цена:	To be quoted
Стандартная упаковка:	пакет коробки безопасности или коробка переклейки
Срок доставки:	5-8 рабочих дней
Способ оплаты:	T/T
Пропускная способность:	месяц 50 ПК

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

kingpo

Сертификация

iso9001 ce

Номер модели

RDL-100

Стандартный:

МЭК62368

Использование:

Генерация тестового сигнала для телевизионного теста

Гарантия:

1 год

Производство:

Китай

Материал:

Латунь и пластик

Модель:

РДЛ-100

Выделить:

Генератор видеосигналов с вертикальной полосой

Генератор видеосигналов CVBS

Генератор видеосигналов IEC62368

Описание продукта

IEC62368 Генератор видеонаблюдения RDL-100 с тремя вертикальными полосками

1 Обзор

1.1 Профиль продукта

Продукт используется для тестирования цифрового телевидения, обеспечивая тестовый сигнал для телевизионных тестовых экспериментов. Продукт может производить видеотестовые сигналы для CVBS,Интерфейсы YPbPr и HDMI для удовлетворения требований испытания телевизора.

1.2 Область применения:

1- эксперимент по испытанию безопасности телевизоров;

2. Эксперимент по испытанию электромагнитной совместимости телевизоров;

3- другие связанные с этим испытания телевизоров;

1.3 Функциональные характеристики:

(1) Он включает три типа интерфейсов: CVBS, YPbPr и HDMI;

(2) Поддержка PAL и NTSC калибровки и клиринга видео формата;

(3) Поддержка форматов HD видео 1280720p 50Hz, 1280720p 60Hz, 19201080i 50Hz, 19201080i 60Hz, 19201080p 25Hz, 19201080p 30Hz, 19201080p 50Hz, 19201080p 60Hz;

(4) Поддержка формата видео Ultra HD (4K) 3840 2160 25p и 3840 2160 30p;

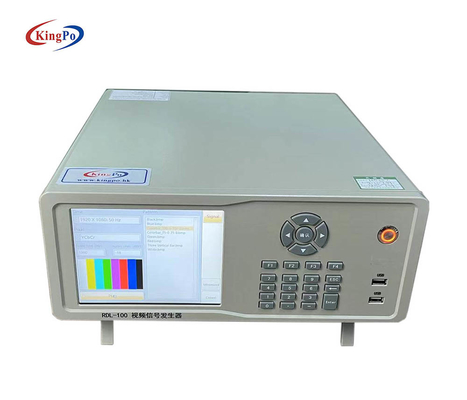

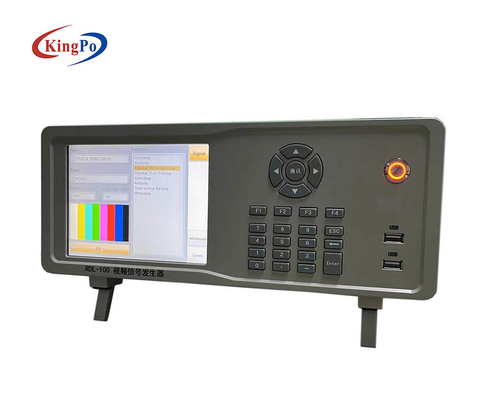

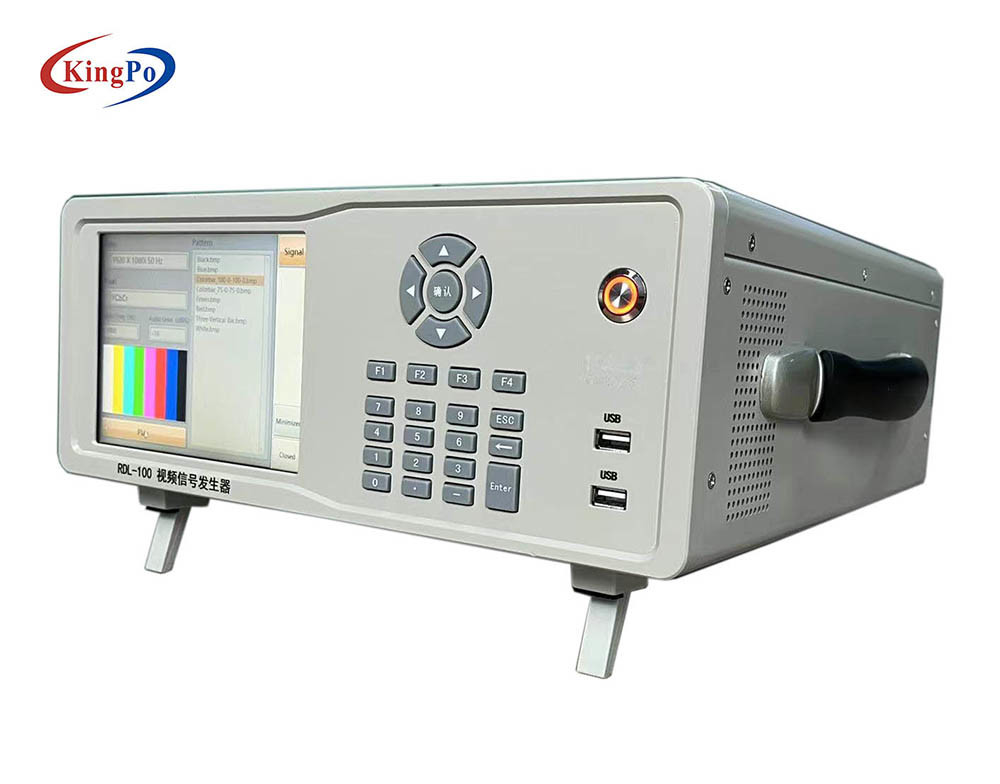

2 Описание передней панели

1Пик системы

отображать интерфейс программного обеспечения управления системой с функцией сенсорного экрана для настройки выбора системного сигнала, формата видео,и настройка параметров сигнала модуляции цифрового ТВ.

2 ключи

Он состоит из навигационных клавиш (вверх и вниз и т.д.), цифровой клавиатуры и функциональных клавиш, чтобы упростить пользователям работу и управление программным обеспечением.

4USB бегать

Легко для пользователей подключаться к мыши, клавиатуре, U-диску и другим внешним устройствам.

Ключ 5

Система управления переключается и переключается.

3 Описание задней панели

1Интерфейсы Y/CVBS, Pb и Pr

выходной интерфейс аналогового телевизионного композитного сигнала и сигнала хроматической компоненты, где интерфейс Y/CVBS выводит композитный сигнал (CVBS), когда форматы сигнала PAL и NTSC,и сигнал светимости в хроматическом сигнале (Y) в других форматах.

2L, R бегать

В интерфейсах аудиовывода L и R представляют левый и правый каналы соответственно.

3HDMI жонглинг

Интерфейс вывода цифрового видеосигнала.

4Интерфейс системных периферийных устройств

Пользователи могут легко подключаться к монитору, мыши, клавиатуре, U-диску и другим внешним устройствам.

5.Системный интерфейс питания и переключатель

Подключите и управляйте системой питания.

4. Технические показатели

тип интерфейса	проект	охват	метрический
CVBS	уровень интенсивности	(0~700) мВ	±(2% X+6mV)
	Уровень цвета	(0~885,1) мВ	±(2% X+6mV)
	хроминантная фаза	(0~360)°	±2°
YPbPr	Выходной уровень сигнала яркости (Y)	(0~700) мВ	±(2% X+6mV)
YPbPr	Уровень выхода сигнала хроматической разницы (Pb, Pr)	(-350~350) мВ	±(2% X+6mV)
