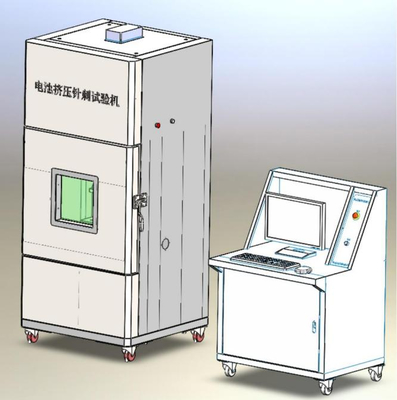

KP-8101C Тестирующий сжатие батареи и проникновение иглы 15KN Сила 300 мм Удар

1. ОсновныеТехническиеПараметры

СерийныйНомер

Название проекта

Спецификации

1.01

Название продукта

Тестер на раздавливание и прокол иглой для аккумуляторов

1.02

Модель продукта

KP-8101C

1.04

Структурный метод

Вертикальный: Структура привода от сервоэлектрического цилиндра

1.05 Тестируемый аккумулятор GB31241-2022

Цилиндрический аккумулятор; квадратный аккумулятор; кнопочный аккумулятор; мягкий аккумулятор; схема испытаний выглядит следующим образом

1.06

Метод управления

Дистанционное управление компьютером

1.07

Размер тестового пространства

Максимальный размер тестового пространства для экструзии Ш300*Г300*В300 мм

Высота верстака около 770 мм

1.08

Взрывозащищенный внутренний бокс

1. Размер внутреннего бокса: Ш680*Г620*В600 мм (в зависимости от конструкции)

2. Материал внутреннего бокса: нержавеющая сталь SUS304

3. На верхней части внутреннего бокса имеется дымоотвод: апертура φ102 мм.Объем вытяжки 300 м³/ч

4. Задняя часть внутреннего бокса: взрывозащищенное предохранительное отверстие с защитным экраном для предотвращения вылета аккумуляторов во время испытаний.

5. Правая сторона внутреннего бокса: откройте 1 отверстие φ50 мм Тестовый порт, удобный для сбора температуры и напряжения аккумулятора.

1.09

Диапазон усилия экструзии

6. Список аксессуаров оборудования800℃15 кН (регулируется)

1.10 Точность управления усилием

Вверх и вниз 1 Набор датчиков силы можно использовать одновременно без разборки и замены;

1 кН При сжатии силы, точность силы: ≤±0,01 кН (установившееся состояние)

15 кН При сжатии силы, точность силы: ≤±0,7 кН (установившееся состояние)

Sтандартный манометр выглядит следующим образом

1.11

Dayang

Вышеуказанный датчик силы можно использовать для малых сил 0 Суждение по точке; определение толщины, эффективное повышение точности определения деформации силы малых батарей

Следующие датчики большой силы используются для экспериментальных испытаний с большой силой, например, 13 кН

Верхние и нижние датчики силы можно использовать вместе без разборки, что не влияет на испытание

1.12

Максимальный ход

～800℃300 мм

1.13

Точность перемещения

±0,1 мм

1.14

Разрешение перемещения

0,01 мм

1.15

Скорость испытания

Скорость испытания на экструзию 0,1 мм/с800℃15 мм/с (регулируется)

Скорость испытания иглоукалыванием 0,1 мм/с800℃40 мм/с (регулируется)

1.16

Точность скорости

±0,1 мм/с

1.17

Разрешение скорости

0,01 мм/с

1.18

Диапазон времени

0~9999 с (регулируется)

1.19

Экструзионная головка

(1)Диаметр плоской экструзионной головки:φ 150 мм；

(2)Цилиндрическая экструзионная головка: φ25 мм, длина 200 мм；

(3)Мягкая упаковка, полуцилиндрическая схема испытаний экструзии выглядит следующим образом

1.20

Порт сброса давления

В задней части внутреннего бокса имеется дверь сброса давления Ш300 мм * В300 мм ;Автоматическое открытие в случае взрыва батареи, взрывозащита и сброс давления1.21

Взрывозащитная цепь

Дверь оснащена 2 взрывозащитными цепями, предотвращающими срыв двери и травмирование людей. Она играет роль защиты.

1.22

Функция дымоудаления

Верхняя часть внутреннего испытательного бокса оснащена дымоотводящим вентилятором с индукционной тягой: он удаляет дым из внутреннего испытательного бокса, взрывозащищенный и пожаробезопасный. Труба дымоудаления из нержавеющей стали выходит сзади: наружный диаметр DN102 мм. Объем вытяжки 450 м³/ч

1.23

Функция освещения

Внутри окон установлены 2 полосы светодиодного освещения: освещает всю испытательную камеру, облегчая наблюдение за состоянием испытания внутри камеры. Он также взрывозащищен и пожаробезопасен.

1.24

Взрывозащищенные стеклянные окна

Дверь испытательной камеры оснащена взрывозащищенным стеклянным окном размером 300*300 мм, позволяющим четко наблюдать за условиями испытаний в испытательной камере

1.25

Конструкция безопасности контроля доступа

Над дверью имеется переключатель доступа. Вакуумный насос нельзя запустить, если дверь не закрыта, что делает работу более безопасной и надежной.

1.26

Конструкция безопасности панели управления

Панель управления встроена с наклонной поверхностью. Кнопки расположены внутри, чтобы их нельзя было случайно нажать или ударить внешними предметами или телом. Это безопаснее.

1.27

Конструкция напоминания о безопасности при эксплуатации оборудования

Оборудование оснащено трехцветной сигнальной лампой, чтобы напоминать персоналу о текущем состоянии работы оборудования, чтобы избежать неправильной работы во время работы.

(3) Мобильные и фиксированные функции оборудования

Канал сбора напряжения

2 прохода

1.33

Диапазон сбора напряжения

0

～800℃1.30

Точность сбора напряжения

±0,2%FS

1.31

Частота сбора напряжения

1-50 Гц Регулируется

1.32

Канал сбора температуры

2 прохода

1.33

Диапазон сбора температуры

0

～800℃1.34

Точность сбора температуры

± 1,5℃

1.35

Частота сбора температуры

1-10 Гц Регулируется

1.36

Конфигурация компьютера

Хост Lenovo:

WIN7

,оперативная память: 16 ГБ, Жесткий диск: 2 ТБ,оперативная память: 16 ГБ, Жесткий диск: 2 ТБМонитор Lenovo: 19

дюймов Клавиатура и мышь:

1 комплект 1.37

Условия отключения испытания

Можно установить: усилие, перемещение, температуру, напряжение в качестве условий отключения

1.38

Сохранение данных

aКонструкция взрывозащищенной двериУсилие, перемещение, напряжение, температура, время, мониторинг и управление, а также данные можно сохранять и экспортировать в формате Excel.

Все параметры можно отображать на одном интерфейсе с помощью значка кривой интерфейса программного обеспечения, а также можно делать скриншоты и сохранять в формате PDF.

1.39

Стальная игла

Kingpo

Наружный диаметр: Ø3, длина 100 мм - 5 полос

Наружный диаметр: Ø5, длина 100 мм - 5 полос

1.40

Размеры

Машина для экструзии иглы

:Ш850 X Г800 X В1970 мм Шкаф управления компьютером: Ш830 X Г750 X В1200 мм

1.41

Вес оборудования

Прибл. 350 кг

1.45

Предоставьте сертификат производительности, предоставляющий соответствующее испытательное оборудование стороннему провинциальному или вышестоящему испытательному агентству, и приложите копию контракта.

AC 220 В

50 Гц 1.43

Общая мощность

1,5 кВт

1.44

Предоставьте сертификат измерения CNAS A, выданный сторонним испытательным агентством с отметкой.

1.45

Предоставьте сертификат производительности, предоставляющий соответствующее испытательное оборудование стороннему провинциальному или вышестоящему испытательному агентству, и приложите копию контракта.

2. Обзор продукта

2.01

Усовершенствованный дизайн

1. Взрывозащищенная и пожаробезопасная конструкция трансмиссии: сервоцилиндр, датчик силы и компоненты управления трансмиссионной конструкции изолированы от внутреннего испытательного бокса. Если аккумулятор взорвется или воспламенится за пределами внутреннего испытательного бокса, он не будет поврежден взрывом или огнем, и его точность передачи и управления не будет затронута.

2. Перегрузка: Испытательное усилие может быть перегружено 150% F*S. Датчик силы может нормально использоваться в условиях высоких и низких температур от -20℃ до +80℃.

3. Огнестойкий вытяжной вентилятор: вытяжной вентилятор в системе дымоудаления использует вентилятор с индукционной тягой, обладающий следующими конструктивными характеристиками: центробежное вытяжное рабочее колесо отрицательного давления использует конструкцию с изолированным приводом от двигателя. На изоляционном валу установлен маховик для рассеивания тепла из алюминиевого сплава для защиты от высоких температур.

4. Общий размер небольшой, не занимает места и экономит затраты покупателя.

5. Красивый и удобный: общий внешний вид красивый и щедрый, а установка тестовой батареи проста и удобна. Высота испытательной платформы подходит для того, чтобы люди приседали и работали.

6

.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 7

.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 8

.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. extrusion needle punching host machine через сетевой кабель для достижения дистанционного управления2.02

Основные характеристики

1

6. Список аксессуаров оборудованияОгни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 2

Запись в реальном времени параметров усилия, перемещения, температуры, напряжения, времени и может отображаться в виде кривой на интерфейсе компьютера, что делает наблюдение и анализ простыми и удобными. Данные можно экспортировать в лист EXCEL.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 3

Оснащен многоканальным сбором данных для удовлетворения требований испытаний, что делает анализ производительности аккумулятора более удобным.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 2.03

Основные компоненты

1

6. Список аксессуаров оборудованияОгни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. Компьютерное управление + многоканальный сбор данных об аккумуляторах

2

Запись в реальном времени параметров усилия, перемещения, температуры, напряжения, времени и может отображаться в виде кривой на интерфейсе компьютера, что делает наблюдение и анализ простыми и удобными. Данные можно экспортировать в лист EXCEL.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. Серводвигатель + винтовая передача

3

Оснащен многоканальным сбором данных для удовлетворения требований испытаний, что делает анализ производительности аккумулятора более удобным.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. С визуальным взрывозащищенным стеклянным окном; освещением; дымоудалением; сбросом давления и взрывозащитой; защитой порога; функцией защиты от аварийной остановки.

2.04 Основные применения

Этот испытательный аппарат имитирует сценарии, когда аккумуляторы подвергаются сжатию объектами или проколу острыми инструментами во время использования. Устройство демонстрирует различные состояния, проявляемые аккумуляторами при сжатии или проколе иглой.

2.05

Условия установки оборудования

1. Установка и позиционирование: Оборудование можно разгружать с помощью 3-тонного вилочного погрузчика. После перемещения в лабораторию убедитесь, что задняя часть и обе стороны устройства расположены на расстоянии не менее 600 мм от стен. Соблюдайте минимальный зазор 1500 мм спереди для оперативного доступа, облегчая загрузку и тестирование аккумуляторов. Закрепите оборудование на месте.

2. Подключите кабель питания к клемме заземления и воздуховоду: внутренний диаметр DN100 мм. Лаборатория должна быть оборудована специальным дымоотводящим каналом. Производительность вытяжки этого устройства: 720 м³/ч.

3. Расстояние установки между шкафом управления компьютером и хостом для экструзии иглоукалывания составляет ≥5. Если возможно, компьютер следует размещать в отдельной комнате управления.

4. Несущая способность грунта ≥500 кг/

㎡

.5. Лаборатория: Вся лаборатория должна иметь систему вентиляции для удаления дыма, вытекающего во время испытаний; освещение должно быть хорошим, чтобы облегчить просмотр работающего оборудования.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг.

7. Лаборатория должна быть оборудована соответствующими противопожарными средствами для облегчения использования противопожарных инструментов.

3. Продукт соответствует стандартам

GB 31241-2022 Требования безопасности для литий-ионных аккумуляторов и аккумуляторных батарей для портативных электронных устройств

IEC 62133-1-2017 Требования безопасности для вторичных батарей или аккумуляторных батарей, содержащих щелочные или другие некислотные электролиты - Портативные герметичные вторичные батареи и батареи (блоки), изготовленные из них для использования в портативном оборудовании

UL 1642-2022 Стандарт безопасности для литиевых батарей

UN 38.3 Руководство Организации Объединенных Наций по испытаниям и критериям для перевозки опасных грузов

4. Структура продукта

a

nd ПроизводительностьКонструкция взрывозащищенной двериКитайский

a

nd Программное обеспечение управления хост-компьютером на английском языкеКонструкция взрывозащищенной двери.

6. Список аксессуаров оборудованияОгни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 2

.

Запись в реальном времени параметров усилия, перемещения, температуры, напряжения, времени и может отображаться в виде кривой на интерфейсе компьютера, что делает наблюдение и анализ простыми и удобными. Данные можно экспортировать в лист EXCEL.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 3

.

Оснащен многоканальным сбором данных для удовлетворения требований испытаний, что делает анализ производительности аккумулятора более удобным.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. Структура передачи

1. Вертикальная структура передачи сервоэлектрического цилиндра.

2. Сервоэлектрический цилиндр имеет высокую точность передачи, прост в управлении, прост в обслуживании, энергосберегающий и экологически чистый.

4.03

Взрывозащищенная испытательная камера

a

ndКонструкция взрывозащищенной двери1. Взрывозащищенный внутренний бокс: Взрывозащищенная конструкция внутреннего бокса из нержавеющей стали.

2. Порт сброса давления: В задней части испытательной камеры имеется предохранительный взрывозащищенный порт сброса давления: размер Ш300*В300 мм

.

Когда ударное давление, создаваемое взрывом аккумулятора во внутреннем отсеке, достигает 0,104 МОгни освещают всю испытательную камеру, облегчая наблюдение и мониторинг.

a, дверь сброса давления автоматически откроется для сброса давления и предотвращения взрывов. Это защищает внутренний отсек от разрушения взрывной волной.3.

Система дымоудаления: В верхней части предусмотрен дымоотвод, который отводит высокотемпературный дымовой газ наружу через высокотемпературный воздуходувный вентилятор и трубопровод.4. Система освещения: С внешней стороны испытательной камеры установлены светодиоды высокой яркости

.Огни освещают всю испытательную камеру, облегчая наблюдение и мониторинг. 5. Смотровое окно: На двери имеется одно 300*300 мм Прозрачное взрывозащищенное стеклянное окно позволяет людям наблюдать за условиями испытаний в испытательной камере.

6. Система контроля доступа: На двери установлен переключатель контроля доступа. Испытание нельзя начать, если дверь не закрыта, чтобы предотвратить несчастные случаи.

7. Взрывозащитная цепь: С каждой стороны двери имеется по две 2 взрывозащитные цепи. Когда сила взрыва батареи превышает диапазон силы двери, дверь может быть открыта взрывной ударной волной. Цепь потянет дверь и откроет ее под небольшим углом, чтобы высвободить силу взрыва, играя роль защиты.

4.04

Доступность

(1) Функция защиты от аварийной остановки:

Панель управления устройства оснащена 1 выключателем аварийной остановки. Когда возникает чрезвычайная ситуация или вы хотите остановить испытание, вы можете нажать этот переключатель, и контроллер PLC прекращает вывод, и все тестовые действия.

(2) Трехцветная звуковая и световая сигнализация:

Оборудование оснащено трехцветной сигнальной лампой, чтобы напоминать персоналу о текущем состоянии работы оборудования, чтобы избежать неправильной работы во время работы.

(3) Мобильные и фиксированные функции оборудования

В нижней части устройства установлены 4 мобильных универсальных колеса и 4 выравнивающие ножки: удобны для перемещения и позиционирования оборудования.

5. Стандартная конфигурация

Название конфигурации

Количество

Хост

Количество

Хост

1

6. Список аксессуаров оборудования

1

6. Список аксессуаров оборудования

1

6. Список аксессуаров оборудования

1

6. Список аксессуаров оборудования

Название аксессуара

Бренд

Серводвигатель

Бренд

Серводвигатель

Nissin или аналогичные бренды

Датчик силы

Dayang

Электрический цилиндр

Kingpo

Импульсный источник питания

Schneider

Подшипники

NSK

Контактор

Chint

Вентилятор с индукционной тягой

Chengyi

Компьютерный хост

Lenovo

Стальная игла

Kingpo

Импульсный источник питания

MEAN WELL
