Характер продукции

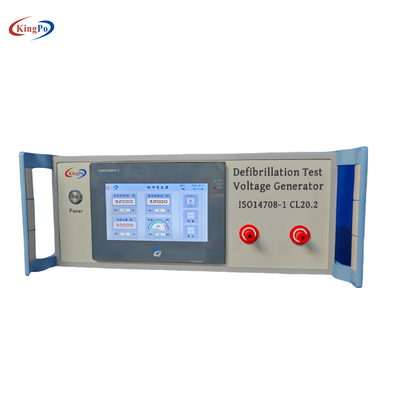

ISO14708-1 Дефибрилляторный испытательный импульсный генератор

Технические спецификации

Обзор продукции

KP-1050Sdefibrillation test pulse generator is used to evaluate whether active implantable medical devices will be permanently affected when subjected to damped sine defibrillation waveforms and truncated exponential defibrillation waveforms , могут ли они быть перепрограммированы для восстановления настроек и для оценки безопасности и программируемости продукта.KP-1050Sгенератор импульсов для испытаний дефибрилляции соответствует стандарту ISO14708-1 иGB 16174.1-2024 20.2Сюда относятся следующие процедуры испытаний:

Испытание 1

Цель испытания :
Оценить, насколько активное имплантируемое медицинское оборудование постоянно повреждается при подавлении синусоидных дефибрилляционных волн и может ли оно быть перепрограммировано для восстановления настроек.

Испытательное оборудование:

• Дефибрилляционный генератор испытательного напряжения, используемый для получения сдержанной синусоидной дефибрилляционной волны с специфическими характеристиками.

Параметры испытания:

• Параметры сдержанной синусоидной дефибрилляционной волны должны соответствовать следующим требованиям: 1,5 мс < Tp < 2,5 мс; 3 мс < Tw50 < 5,5 мс;где Tp - интервал времени от начала формы волны до максимального значения, и Tw50 - интервал времени, превышающий 50% максимального значения.
• Максимальное значение испытательного напряжения Vtest регулируется до 140+70V.

 Форма волны испытания:

Испытание 2

Цель исследования:
Дальнейшая оценка безопасности и перепрограммируемости активных имплантируемых медицинских изделий при использовании укороченных экспоненциальных дефибрилляционных волн.

Испытательное оборудование:

• Генератор импульсов дефибрилляции используется для предоставления отрезанной экспоненциальной формы волны дефибрилляции определенной продолжительности.

Устройство испытаний.:

• Устройство испытания с использованием C1=(150±50)μF, R1=65Ω и 2 наборов соединенных выключателей S1 и S2.
• Между выходными терминалами A и B генерируется однофазная или двуфазная прерывная экспоненциальная дефибрилляционная волна длительностью Td = (10 ± 0,5) мс.

Параметры испытания:

• Параметры испытательного напряжения-времени отрезанной экспоненциальной формы волны дефибрилляции должны соответствовать числовому диапазону в таблице 1.
• Максимальное значение испытательного напряжения Vtest регулируется до 140+70V.
• Рисунок 1 ∆ДВФД волновая форма для испытания 2

Форма волны испытания:

Эта модель пульсомета использует программируемый контроллер в качестве ядра и оснащена цветовым сенсорным экраном для интуитивного отображения и настройки всех рабочих параметров и состояния прибора.Его удобный дизайн делает интерфейс работы лаконичным и понятным, и он может запоминать различные параметры даже в случае отключения электроэнергии, значительно улучшая удобство использования.эта модель импульсного тестера имеет встроенное устройство защиты от перенапряжения, что эффективно гарантирует стабильную работу прибора во время испытания и обеспечивает безопасность и надежность испытательных работ.Он также обладает характеристиками простой работы., отличные характеристики, высокая надежность и хорошие затраты, поэтому он пользуется большим спросом у лабораторий по испытаниям электробезопасности и производителей электронных и электрических приборов,и стал их предпочтительным инструментом для испытаний электробезопасности.

Технические показатели

1μs
