Решение электрической лаборатории нагревателя воды техническое

Характер продукции

Обзор проекта

Лаборатория выхода по энергии электрического нагревателя воды конструирована и построена согласно следующим стандартам и спецификациям:

1-1 стандарты испытаний изделий:

Метод проверки технических характеристик ИЭК 60379 для нагревателей воды отечественного хранения воды электрических

САСО 1858

1-2 точность измерения и контроля каждого параметра

Пункты и точность измерения

Заданные значения регулируемой величины и точность

1-3 возможностей лаборатории

Эта лаборатория основная лаборатория предназначенная к тесту выхода по энергии электрических нагревателей воды. Следующие тесты можно выполнить под экспириментально условиями:

коэффициент энергопотребления 1.24х

2. Обнаружение тарифа выхода горячей воды;

3. Эксперимент по топления

эксперимент по силы 4.Иньпут

5. Тест времени изоляции;

6. Эксперимент по расхода энергии

7. Эксперимент по расхода воды

8. Тест высокотемпературной и высокой влажности

тест температуры 9.Лов

детали эксплуатационного испытания 10.Отер требуемые в электрическом стандарте нагревателя воды

1-4-1 испытанный тип машины:

л вися электрический нагреватель воды, вертикальный электрический нагреватель воды, нагреватель воды быстро-топления электрический.

л возможность обнаружения 1-4-2:

л может испытать 6 нагревателей воды домочадца электрических в то же время.

л

л во-вторых, план инфраструктуры:

2,1 лаборатория представления (выхода по энергии):

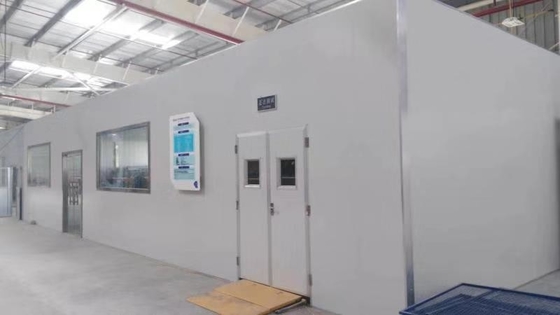

л л комната лаборатории: высота × ширины × длины: × 3200мм × 3800мм 6800мм; (используя доску изоляции шерстей утеса высокой плотности 100мм внутри двухсторонней стальной пластины цвета, и использование не-горючее или материалы плам-ретардант, ранг материального представления сгорания достигает уровень а);

л лЛабораторы дверь: ширина × высоты: × 1200мм 2200мм, дверь двух-отверстия, с обзорным иллюминатором на двери, освещение с люминесцентной лампой Филипс три-защитной (верхн-установленной установкой), освещённость измерило на высоте в 1м над землей не будет чем 400лкс;

ллГроунд: Пенят пол нержавеющей стали 3мм, хорошая изоляция и представление не-выскальзывания;

л управление доступом: с системой управления доступом.

Условия труда: 1) температура: регулируемый от 10 ° к к 50 ° к, номинальное ° к/10х ± 0,3 ≤ тарифа изменения, горизонтальное ° к невыдержанности ≤1 температуры, ° к/м градиента ≤0.6 распределения по вертикали; 2) влажность: 40% --- РХ 85%, ± 3% стабильности, точность + 1%; 3) скорость ветра: отсутствие очевидной конвекции, скорости ветра ≤0.25м/С.

Экологические контрольные измерения температуры и влажности: 3,1 рефрижерация и система отопления:

л рефрижерация: вод-охлаженные блоки, интегрированный дизайн блока рефрижерации, пластмассы распыленная полностью заключенная крышка блока, коррозионная устойчивость, красивая. Способный для того чтобы выдержать жесткие условия окружающей среды строгой холодной и весьма жары.

система рефрижерации лТхэ принимает нормально открытый работая режим, и на открытом воздухе блок системы рефрижерации имеет измерения анти--вибрации и уменьшения шума.

лХеатинг: Когда вентилятор останавливает работу, нагревать можно остановить, с перегревая защитой, и обогревательную трубу можно легко заменить.

трубопровод логова: Воздуховод конструирован разумно и красиво, и воздух входа и возвращенный воздух вниз. Компоненты воздуховода разумны и легки для поддержания.

л размораживая: Систему можно оборудовать с автоматическим размораживает функция.

л обогревательную трубу можно легко заменить;

3,2 система Хумидификатион

цистерна с водой лХумидификатион сделана из нержавеющей стали

л цистерна с водой имеет автоматические функцию управления уровня воды, нехватку воды и функции предохранения от переполнения;

л топление электрода увлажнителя, удобное для регулярных функций чистки и дренажа, и измерений изоляции взятия;

л Парты поставки водоснабжение а и трубы дренажа к положению увлажнителя;

3,3 температура и система регулировки влажности

Регулирующий прибор температуры и влажности: Температура и регулятор влажности: Япония СР93, сообщение РС485; Реле Сеамантон полупроводниковое;

измерение лТемпературе и влажности: примите высокоточный метод датчика, сухих и влажного шарика сопротивления платины ПТ100 для того чтобы измерить температуру и влажность;

управление лТемпературе и влажности: управление скоростью температуры, влажности и ветра: крытая рефрижерация и топление достиганы блоками рефрижерации, испарителями, увлажнителями, кипятильными трубами, алюминиевыми сплавами, возвращенными воздуховодами, вентиляторами кондиционирования воздуха, етк., и парами кипятильной трубы для крытого топления, обе партии используют не-промахиваясь алгоритм ПИД для выполнения точного контроля крытой температуры, и контролируют оборудование для выполнения ручного или режима автоматического управления топления, пресс и вентиляторов. Хумидификатион и дехумидифир сотрудничают с контролем для того чтобы достигнуть управления влажности лаборатории. Воздуховод лаборатории кондиционирования воздуха конструирован как центральный дискретный воздуховод, и более низкий возвращенный воздух низкопробный воздуховод с выходом воздуха. Вентиляторы входа и воздуха возвращения конструированы для того чтобы сформировать путь воздуха короткозамкнутого витка для обеспечения температуры лаборатории и управления влажности. Блок рефрижерации, испаритель, и вентилятор кондиционирования воздуха использованы для того чтобы достигнуть крытой температуры лаборатории кондиционирования воздуха через воздуховод возвращения алюминиевого сплава.

3,4 предохранительные меры: Рефрижерация и оборудование кондиционирования воздуха должны иметь предохранение от последовательности участка, предохранение от перегрузок по току, повсюду предохранение от напряжения тока, предохранение от проточной воды, овертемпературе защиту, дымовую пожарную сигнализацию, предохранение от нехватки воды, анти--сухую горящую защиту, етк., и приборы сигнала тревоги звука и света, и чрезвычайные полномочия при необходимости.

3,5 другие: В дополнение к электрической лаборатории представления нагревателя воды, лаборатория забора (типа осмотра), лаборатория надежности и лаборатория все частей используют центральное кондиционирование воздуха для того чтобы контролировать температуру.

Функции Ø ØБасик системы водообеспечения: Она имеет основные функции как претреатмент, хранение воды, наддув, стабилизация напряжения тока, автоматический вход, дренаж, топление, охлаждать, и консервация жары, так же, как обычное предохранение от безопасности как уровни отлива, утечка, и важные электрические детали и сила. Функции сигнала тревоги и защиты анормалного работая состояния компонентов, каждая лаборатория соответствуют относительно независимой и, который делят системе водоснабжения.

Цистерна с водой температуры постоянного Ø Ø: Лаборатория оборудована с цистерной с водой 2000Л. Каждая цистерна с водой имеет активную функцию. Цистерна с водой имеет механический дисплей и метр шкафа контроля для показа функции тома воды. В то же время, дизайн цистерны с водой удобен для внутренних чистки и обслуживания. Материал танка сделан из сильно отполированной нержавеющей стали 304.

Диапазон температур Ø ØВатер: цистерна с водой имеет независимое топление и охлаждая емкость, и температуру можно отрегулировать и проконтролировать внутри ряд ℃ 10 ℃ -35;

Давление воды Ø Ø: Давление трубопровода стабилизировано, и танк давления установлен. Все станции повернуты дальше и максимальная подача вписана в то же время. Максимальное давление воды дизайна 1.2Мпа. Система устанавливает давление воды и давление воды на выход воды станции. Давление воды сдержано последовательной, и указатель выхода трубопровода конструирован для установки манометра указателя

Подача Ø ØВатер: Под давлением воды 0.3Мпа, подача воды выхода стойки ≥20Л/минута, и каждый выход оборудован с соединением и клапаном; Ø

Емкость изоляции Ø Ø и изоляции жары: Все трубы и цистерны с водой водоснабжения должны иметь возможности изоляции и изоляции жары для предотвращения капания воды летом и замерзать в зиме;

Контроль температуры цистерны с водой Ø Ø: Отступление между установленной температурой воды и фактической температурой воды выхода каждой цистерны с водой чем 1 К. °. После достижения установленной температуры, стабилизированный контроль во время ежедневной деятельности гарантирован. Ряд флуктуации температуры не превышает ° К. Точн ± 2 установленного значения, датчик температуры быстрой реакции и не собирает и не сохраняет к кривой теста;

Вход воды Ø ØАутоматик и емкость дренажа: Вход воды и дренаж каждой цистерны с водой оборудованы с 2 типами режима автоматического управления и ручного контроля. Мягкая вода и воду из крана можно автоматически добавить, что установили количество воды и дренажа через дисплей шкафа контроля. Подача входа и дренажа больше чем 100Л/минута;

Возможности деятельности и контроля Ø ØРемоте: На панели шкафа контроля, параметры как температура воды и давление воды можно установить, и нагревать, охлаждать, насосы циркуляции, насосы давления, насосы входа воды, и водосливные насосы можно раскрыть и закрыть. Намочите том, фактическую температуру воды, фактическое давление воды, мгновенную подачу, подачу итога, етк. ;

Способность предохранения от безопасности Ø Ø: Цистерна с водой имеет дизайн защиты для переполнения, утечки и уровня отлива, и кипятильная труба и блок рефрижерации имеют предохранение от уровня отлива, низкие температуру и предохранение от высокой температуры, етк. Ø

Ø Ø система водообеспечения должно иметь хорошие надежность и ремонтопригодность. Общим запасным частям (клапаны соленоида, клапаны руки, етк.) для систем водообеспечения нужно быть установленным по крайней мере дважды стандартной конфигурации. Трубопроводы системы водообеспечения разумно красивы и трубопроводы ясны. Идентификация, вися плита идентификации, удобная для обслуживания и обслуживания, оборудованный с твердостью реагента и воды испытания твердости воды регулируя реагент который может встретить использование 3 год;

Компоненты Ø ØМатериал системы водообеспечения: Все надводные танки, насосы, трубы водопровода и другие штуцеры трубы сделаны из нержавеющей стали 304, которая гарантирует что будут никакие ржавчина воды или утечка воды в сроке службы больше чем 10 лет.

Компоненты Ø ØМайн системы водообеспечения: цистерна с водой температуры постоянного, система рефрижерации, подогреватель трубопровода, насос подкачки, водяная помпа обеспечивая циркуляцию, клапан соленоида трубопровода, датчик температуры ПТ100, датчик давления, измеритель прокачки, етк.

Температура постоянного и система водоснабжения давления:

1. Температура воды контроллабле, ряд: 6 | 60 ℃ ± 0,5 ℃ (в входящей трубе воды), обычно 15 | 25 ℃, его можно установить, и ряд регулировки точности температуры воды должен быть регулируем внутри ряд ℃ ± 0,5 к ℃ ± 5;

2. Ряд давления воды: 0.02МПа | ± 0.05МПа 1,2 МПа можно отрегулировать произвольно. Обыкновенно используемые давления воды 0.2МПа, 0.275МПа, 0.4МПа, 0.6МПа, 0.7МПа, 0.8МПа, МПа 1,0;

3. Дисплей в реальном времени работая давления воды;

4. Водоснабжение: Максимальное водоснабжение 2Т/х, который можно произвольно отрегулировать внутри ряд 0 | 40Л/минимальное и могут быть постоянн (используя импортированный насос подкачки Грундфос, итальянский регулятор напряжения тока ВАРЭМ, инвертор ЭМЭРСОН или Мицубиси, давление Германии Люка датчик, импортированный от измерителя прокачки воды Японии Йокогава) с индикацией подачи воды, обыкновенно использовало расход потока 2Л/минуту, 5Л/минуту, 10Л/минуту, максимальное водоснабжение 3Т/х;

5, танк водоснабжения танка водоснабжения 2000Л, режим автоматического управления водозабора, автоматическое управление воды ровное;

различная защита 6.Витх действует как нехватка воды, уровень воды, над температурой, утечкой, етк. Каждое положение теста оборудовано с набором фаусец. Каждый набор фаусец оборудован с медью Г1/2" шариковый клапан для того чтобы обеспечить циркуляцию воды температуры и давления постоянного для обеспечения что температура воды соотвествует;

Система сбора сточных вод:

Дренаж: Дренаж принимает дренаж двойн-трубы: одна из труб стекается к ресиклабле цистерне с водой. Метод спасения стока использует давление постоянн трубы давления дишарге горячая вода от нагревателя воды к цистерне с водой спасения, и также впрыскивает воду температуры постоянного в экспириментально машину. После эксперимента, части воды в нагревателе воды нужно естественно быть дишаргед к другому набору труб дренажа к сточной трубе, без спасения.

Дизайн рабочего места лаборатории

5,1 электрическая лаборатория представления нагревателя воды (выхода по энергии):

Электростанция конвертера: трехфазное трехфазное трехфазное электропитание инвертора 2; емкость: 45кВА/блок; напряжение тока 230В/415В (однофазное 5-300В регулируемое), ± 1% точности; частота: 47-63Хз регулируемое, 50Хз, зафиксированное 60Хз, 2Ф (2 раза), 4Ф (4 раза), 400Хз (опционное), ± 0,05% точности; искажение формы волны: ± 3%.

Вешалка теста:

1) 2 строки, который одно-встали на сторону висеть, 3 станции в строку, около бортовой стены лаборатории, размер 1200ммС900ммС2000мм;

2) Материал: Структура железного каркаса + штейновая черная штейновая краска 18, нося 500кг/станцию;

3) Крюк: нержавеющую сталь (с пусковой площадкой изоляции), налево и справедливо можно двинуть (регулируемое дистанционирование), и высота крюка умеренна;

4) Угловой лист теста: по крайней мере одна стойка в каждой комнате имеет угловой лист теста;

5) Коробка метра Суда: помещенное давление, электрические параметры, расход потока, температура входа и стока (1 по каждому/рабочая станция), переднее стеклянное окно для легкого замечания, и задняя дверь металла для легкого обслуживания;

6) Трубопровод водоснабжения трубопровод ППР, с слоем изоляции, 1 набором клапанов и соединениями в станцию;

Сбор данных:

• Электрический тестер параметра: Точность электрических измеряя аппаратур должна быть никакая чем + 0,5%, точность измеряя аппаратур для измеряя энергопотребления 0.01КВ.Х, и точность измеряя аппаратур на измеряя время + 1с/набор Х. 1, может показать напряжение тока, течение, силу, энергопотребление, время, частоту, етк., приобъектный дисплей + сбор информации, передачу сети + компьютерную обработку, дисплей хранения приобъектные + сбор информации, передачу сети + компьютерную обработку, хранение;
• Аппаратура осмотра температуры, 15 термопар на каждой станции в лаборатории, каждая станция оборудована с 2 арморед резисторами платины; приобъектный одноканальный дисплей цикла + сбор информации всех каналов, передача сети + компьютерная обработка, хранение; сотрудничают с типом термопарой е нити (точностью в пределах 0.5К), арморед сопротивлением платины для измерения, точности 100 градусов ошибка не больше чем 0,2 градуса
• Каждая станция имеет электромагнитный счетчик- расходомер, интегрированный в трубопровод, приобъектный дисплей, передача сети + компьютерная обработка, хранение, регулируемый расход потока 2-20Л/минуты, точности уровня 5.
• Манометр указателя (1.6МПа), установленный на трубопровод, показал на пятне; электронный датчик давления, сбор информации, передача сети + компьютерная обработка, хранение;
• Интегрированные измерение и система управления регулируют собрание, анализ, обработку, сообщать и хранение различных данных; оно может динамически позволить каждая станция быть проверенным; смежные датчики станции можно динамически совместить.

Системные функции программного обеспечения

Безопасность системы

Программы послепродажного обслуживания и технической подготовки

1. Обязательство к периоду гарантии продукта, послепродажному обслуживанию и системе обслуживания

1,1 обязательство периода гарантии продукта

Компания обещает что продукты снабженные покупатель конструированы и изготовлены в соответствии с требованиями предлагая цену документов, и установленные компоненты также куплены и установлены согласно их требованиям. По этой причине, мы полно ответственны за это качество!

Компания обещает снабдить новые, неиспользованные и квалифицированные продукты покупатель. Продукты обеспеченные компанией подлежат период 3 гарантий (ремонта, замены, и возвращения). Специфический период можно найти в списке регламента гарантии.

Во время периода 3-гарантии, если потребитель не сумеет использовать оборудование в соответствии с инструкциями по эксплуатации во время нормальной пользы, то все расходы на техническое обслуживание будут принесены поставщиком; вне периода 3-гарантии, поставщик снабдит пожизненные отслеживая обслуживание и ремонт для продукта. Поручит стоимость ремонта и запасные части.
